Ranza Kurulum Talimatları | Montaj Kılavuzu

8x Plastik kanallı yatak altı destek panelleri

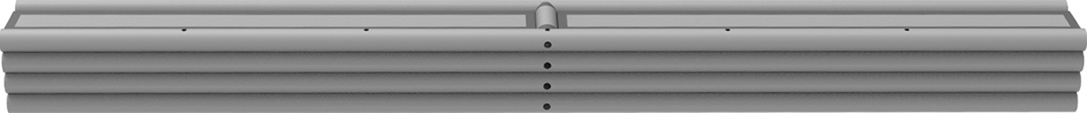

4x Yan taşıyıcılar paketin içerisinde ön montajı yapılmış olarak teslim edilir

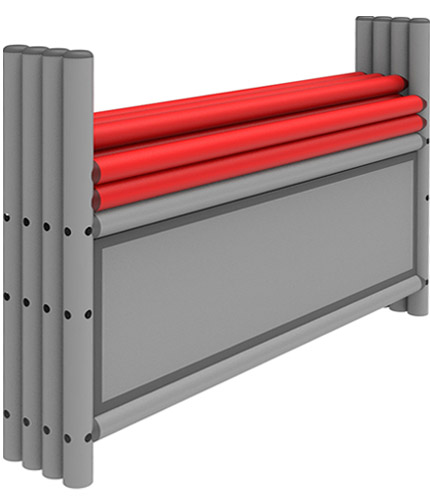

4x Başucu ve ayakucu paketin içerisinde ön montajı yapılmış olarak teslim edilir. Kırmızı ile işaretlenen 11 profil, tek bir vida gevşetilerek ana montaj grubundan ayrılır ve kurulumun ilerleyen aşamalarında kullanılmak üzere hazır hale getirilir.

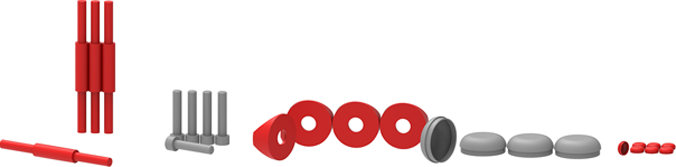

4x Saplama civatası
50x M8x40 imbus civata
50x Plastik ara bağlantı
10x Büyük Düğme
80x Küçük Düğme

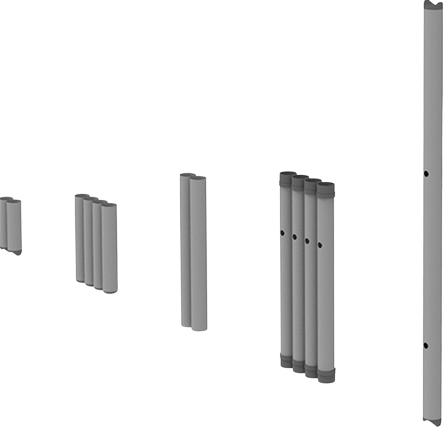

2x Korkuluk profilleri 96cm
1x Merdiven dikmesi, uçlarında plastik u bağlantılar ile
4x Plastik bağlantılı ara borular 42cm
2x Basamak profilleri 40cm
4x Ayak profilleri 24cm
2x Korkuluk destek profilleri 13cm

Ürün modüler bir tasarıma sahiptir. Kullanıcı tercihine göre merdiven ve güvenlik korkulukları ranzanın dört köşesinden herhangi birine monte edilebilir. Montaj için 6 mm alyan anahtarı veya 6 mm alyan ucu takılmış bir matkap gereklidir. Güvenli ve kolay bir montaj için kurulumun iki kişi tarafından yapılması tavsiye edilir.

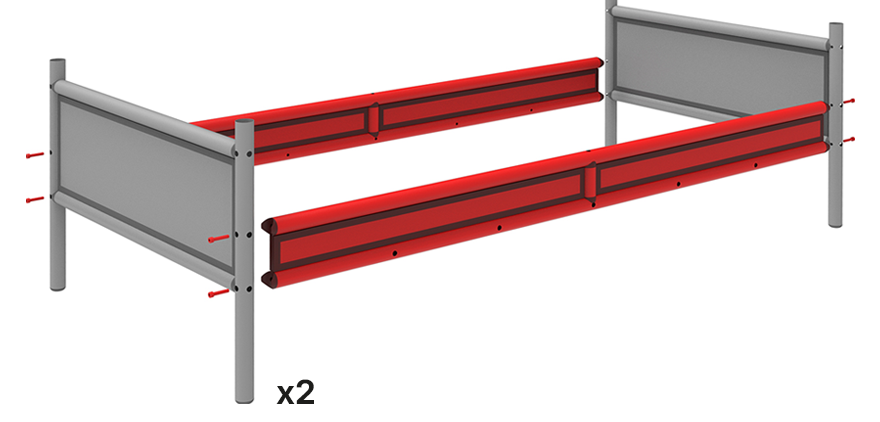

Montaj sırasında geniş çaplı deliklerin ürünün dış tarafına bakmasına dikkat ediniz. Başucu ve ayakucu iki yan taşıyıcı bağlayın. Parçaları, 8 adet M8 × 40 imbus civata kullanarak 6 mm alyan anahtarı veya 6 mm alyan ucu takılmış bir matkap ile sabitleyin.
İkinci yatak iskeletini oluşturmak için aynı montaj işlemlerini tekrarlayın.

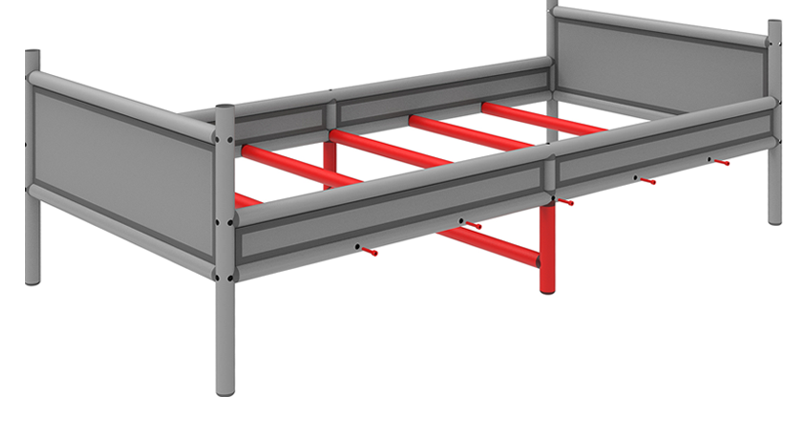

Plastik ara bağlantı elemanlarını kullanarak 5 adet yatak altı destek profilini yan taşıyıcılara monte edin ve M8 × 40 imbus civatalar ile sabitleyin. Yan taşıyıcıların orta ve alt kısmındaki M8 × 40 imbus civataları sökün. Bu cıvataların yerine saplama civatalarını takın. 24 cm uzunluğundaki iki ayak borususunu geniş çaplı delikleri ürünün dış tarafına bakacak şekilde saplamalar ile sabitleyin. Son olarak, iki ayağı 91 cm uzunluğundaki profil ile birbirine bağlayın.

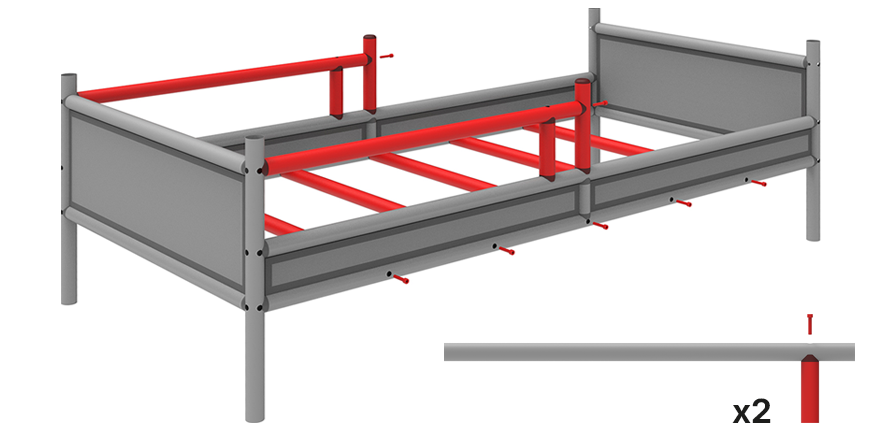

Plastik ara bağlantı elemanlarını kullanarak 5 adet yatak altı destek profilini yan taşıyıcılara monte edin ve M8 × 40 imbus civatalar ile sabitleyin. Yan taşıyıcıların orta ve üst kısmındaki M8 × 40 imbus civataları sökün. Bu cıvataların yerine saplama civatalarını takın. 24 cm uzunluğundaki iki ayak borususunu geniş çaplı delikleri ürünün baş ucuna bakacak şekilde saplamalar ile sabitleyin. 13 cm güvenlik korkuluğu destek profillerini, 96 cm güvenlik korkuluğu profillerine monte edin. Son olarak, güvenlik korkuluğunu yatak iskeletine bağlayın.

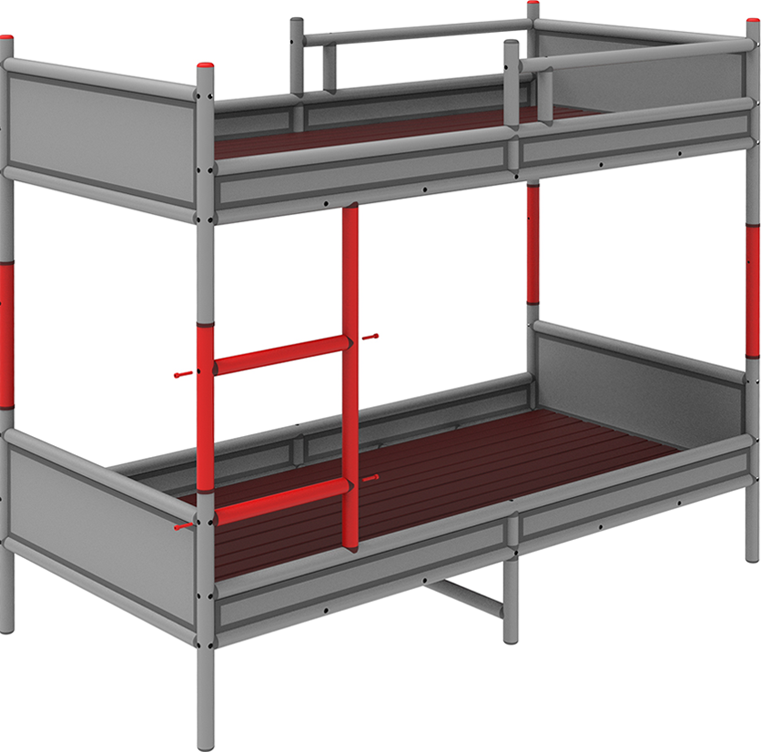

Plastik bağlantılı ara boruları, geniş çaplı delikler yukarıya ve dışa bakacak şekilde yatak iskeletinin dört köşesine yerleştirin. Tam olarak yerine oturmasını sağlamak için ahşap bir takoz ve çekiç kullanarak dikkatlice çakın. Üst yatak iskeletini plastik bağlantılı ara borular ile hizalayın. Ardından, ahşap bir takoz ve çekiç yardımıyla dikkatlice vurarak iskeleti tamamen yerine oturtun.

Merdiven yan dikmesini, iki merdiven basamağı ile plastik ara bağlantı elemanları ve M8 × 40 imbus başlı cıvatalar kullanarak monte edin. Ardından, merdiveni ranzaya sabitleyin.

Ranzanın üst köşelerine büyük plastik kapakları takın. Kalan küçük delikleri ise küçük plastik kapaklarla kapatın.

Son olarak, plastik yatak destek panellerini destek profillerinin üzerine yerleştirin. Üst yatak için 4 adet, alt yatak için ise 4 adet panel kullanın.
